Купили электроплиту. Кабель в комплект не входит (внезапно). Купили 2 метра ох..тельного провода. Розетка и штекер у нас уже были.
Почитал мануал, но он является указанием для специалиста по монтажу.

Плита рассчитана на питание переменным трёхфазным током (400В 3N~50Гц). Номинальное напряжение нагревательных элементов составляет 230 В. Переключение плиты для питания однофазным током (230 В) осуществляется установкой мостка на панели подключения в соответствии с прилагающейся схемой соединения.
<...>
Следует помнить о подключении нулевой цепи к зажиму на распределительном щитке, обозначенного символом "заземление"

Уважаемые форумчане, подскажите, как всё это дело соединить наиболее удачным способом в соответствии со схемой? Или таки вызывать электрика?

Ilya » 2011-10-17 13:12:26

to Vakh, Ты совсем схемы электрические не читаешь? А фазомер есть?

Vakh » 2011-10-17 13:15:07

Схемы электрические читаю как и любые другие схемы, но не уверен что все понимаю... фазомера нет. Видимо нужен электрик, да?

Ilya » 2011-10-17 13:16:55

Дел на три минуты примерно, но нужен фазомер.

Vakh » 2011-10-17 13:23:06

to Ilya, на ощупь не? ))

Ilya » 2011-10-17 13:29:31

to Vakh, Да у меня-то есть!
Щас я покурю и наберу тебя.

Дед Джедай » 2011-10-17 14:30:20

Нахер ему фазометр?
Фаза, ноль, возможно земля на щите...
Достаточно иметь лампочку-контрольку.

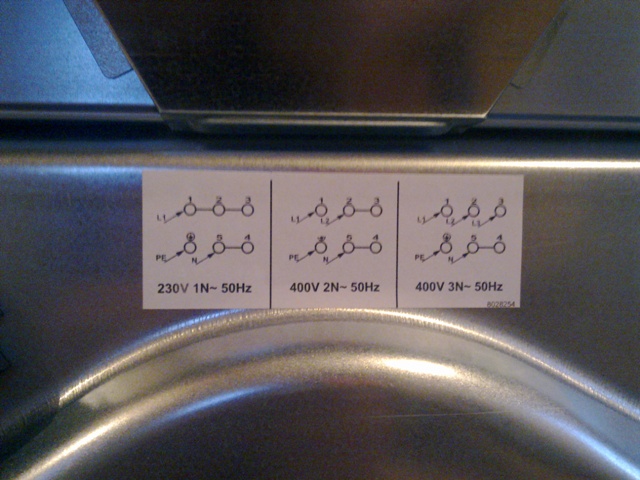

Рус, посмотри внимательно: у тебя есть кабель с тремя жилами и два клеммника - один на плите, другой на вилке. Там и там - маркировка есть. Твоя схема - первая. (220V 1N~50Hz)

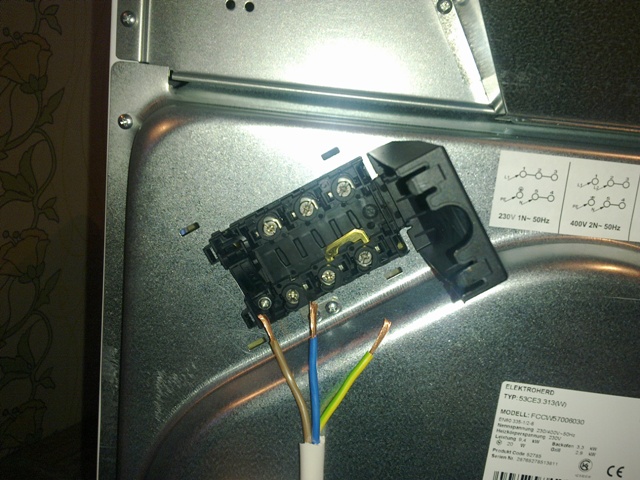

Найди на клеммнике плиты обозначения L- фаза, N- нейтраль, PE- заземление. И прикрути концы кабеля (жилы, чтобы не лохматились как веник, немного подкрути):
[size=150:2ojd85nl][color=#800000:2ojd85nl]к L- коричневый[/color:2ojd85nl]
[color=#0000FF:2ojd85nl]к N - синий и[/color:2ojd85nl]
[color=#FFFF00:2ojd85nl]к P[/color:2ojd85nl][color=#00BF00:2ojd85nl]E[/color:2ojd85nl] [color=#FFFF00:2ojd85nl]- желто-[/color:2ojd85nl][color=#00BF00:2ojd85nl]зеленый[/color:2ojd85nl][/size:2ojd85nl]
С винтами на клеммнике, думаю разберешься - их немного вывинчиваешь, одна пластинка при этом отходит от другой и зачищенный кончик вставляется между ними. (желтая скобка между двумя винтами - перемычка, Их у тебя еще две должно быть.)

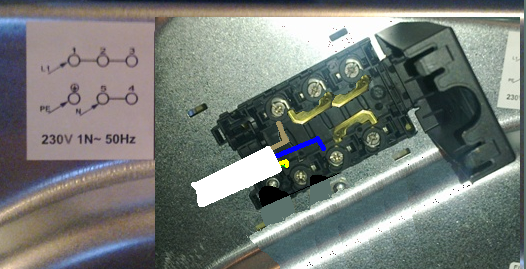

Должно получиться что-то подобное:
[attachment=0:2ojd85nl]~220V.PNG[/attachment:2ojd85nl]
Дальше ставишь зажимную скобку на вход кабеля в клеммник и закрываешь крышку.
Кстати, по правилам длина кабеля плиты не рекомендуется более одного метра, но если сечение позволяет - можно и чуть длиннее сделать, если розетка расположена неудобно.

Ilya » 2011-10-17 14:41:47

to Дед Джедай, Ты за столько лет не заметил, что я курю одну сигарету около трех минут?

Дед Джедай » 2011-10-17 14:51:48

То есть, Маша уже пироги печет?

Степаныч » 2011-10-17 15:09:35

Ну я это... Перенёс сюда. Хотя можно было и сверхфорумское

Дед Джедай » 2011-10-17 15:25:50

Маша пироги еще не печет, поэтому, с вашего позволения, продолжу:
Теперь та часть, для чего, собственно и лучше воспользоваться лампочкой-контролькой...

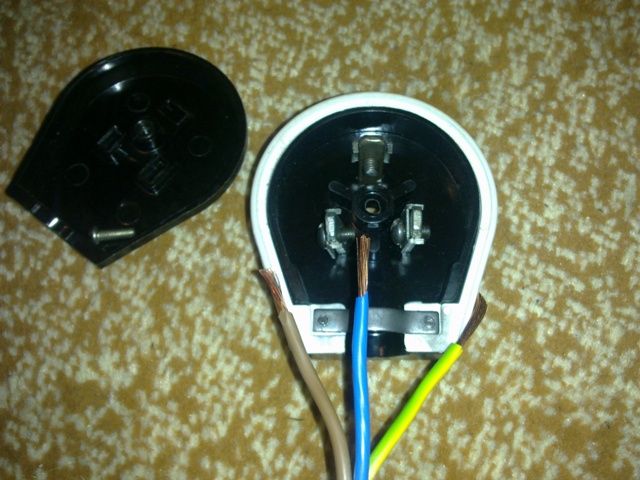

Розетка и вилка. Ищем обозначения на вилке. Буквы те же - L, N. но вместо PE может быть символ заземления[attachment=0:3du5bqab]gr.PNG[/attachment:3du5bqab]
Контакт заземления на вилке отличается от остальных либо цветом (два никелированные белые, земля - латунный желтый), либо толщиной, либо ориентацией (предположительно верхний на картинке), "не такой как все, в общем" Берем контрольку двумя руками за изолированные части проводов, и попарно проверяем контакты в розетке. Варианты у нас будут:
Между "землей" и "фазой" - горит - есть "земля", есть "фаза", все исправно. Не горит - розетка не заземлена.
Между "землей" и "нолем" - не горит.
Между "фазой" и "нолем" - гореть просто обязана! Иначе - неисправность
Можно, конечно и индикаторной отверткой в розетке поковырять, но она не покажет отсутствие земли или ноля..

Дед Джедай » 2011-10-17 15:33:24

Да. кстати, забыл спросить: розетка установлена? А щиток с УЗО или без?

12 » 2011-10-17 15:38:28

вот именно поэтому я заочковал и не стал ждать вселенского разума, а вызвал электрика. Благо знакомый имеется.
а шнур в комплекте у многих печек не идет, у мне тож так было

Дед Джедай » 2011-10-17 15:40:41

Самое забавное было у Лехехея - там еще и в розетке расключено не правильно. пришлось ему на память записать.

Ilya » 2011-10-17 15:59:30

to 12, Это, у меня где-то есть удостоверение электрика, есличо

12 » 2011-10-17 16:13:48

to Ilya, слава богу у мну печка уже подключена ))

Vakh » 2011-10-18 03:28:23

Джедай, спасибо. Мне Илья вчера говорил и про лампочку-контрольку, но у меня её нет, тоесть где-то валяеца старый патрон, есть лампочка и какие-то провода можно найти, но не рискну крутить-мутить, приобрету отвёрточку с индикатором, пожалуй, и сегодня вечером продолжу )

Vakh » 2011-10-18 03:31:30

Розетка установлена, щиток с автоматически отключающимися хернями, наверное с УЗО, да

arbitr » 2011-10-18 07:22:04

to Vakh, приветсвую, а моно новую фото (первый вариант) тока с опущенной крыхой (эт которая черная пластмасса) наскока помню, схема подключения на фасаде этой крышке-заглушке производителем и указываецо

Дед Джедай » 2011-10-18 12:26:21

to arbitr, Схема у него на бомашке есть, егонная - первая
to Vakh, Звони, есличо - или тут спрашивай, только слайды давай пошагово.
А вообще, это школьный курс уроков труда, не сложнее

старый гад » 2011-10-18 12:38:40

to Дед Джедай, ага, не сложнее! И ещё хорошо, что я в коммуникаторе сохранил ответ Ильи, про то, какой провод- какого цвета. Подключал- не так давно очередную плиту, так я ноль с землёй перпутал))) Ну осёл, что скажешь.. После- врубился что не прав, поменял провода ( а, господа математики, сколько возможных вариантов с тремя проводами?)))))))) как АХНУЛО! Аж автомат на лестничной площадке выбило. А в нашем "недоэлитном" доме сей шкапчик закрыт на ключ, и треба вызывать электрика. Если ночью случилось- соси до утра в темноте.. сгущёнку)) Сам нашёл причину- маааасенький проводок ( из пучка) не заизолировал..Он и корпуснул...

Дед Джедай » 2011-10-18 13:03:06

На попутанных ноле с землей обычно [url=http://ru.wikipedia.org/wiki/%D0%A3%D1%81%D1%82%D1%80%D0%BE%D0%B9%D1%81%D1%82%D0%B2%D0%BE_%D0%B7%D0%B0%D1%89%D0%B8%D1%82%D0%BD%D0%BE%D0%B3%D0%BE_%D0%BE%D1%82%D0%BA%D0%BB%D1%8E%D1%87%D0%B5%D0%BD%D0%B8%D1%8F:36cffeli]УЗО[/url:36cffeli] выбивает, там где оно есть, а где нет - там и происходить вроде нечему... А коротыш - это да, бывает... Надо проявить аккуратность и внимательность.
А с тремя проводами возможны шесть вариантов, из которых правильный только один

Vakh » 2011-10-19 03:19:36

Значица купил отвертку с лампочкой, выяснил следующее: белый провод в розетке, идущий к нижней правой клемме - фаза, видимо белый цвет электрики приравнивают к коричневому, также все мне подсказывали, что клемма "заземление" обычно идёт отдельно и что она желто-зелёная, так вот, к верхней клемме в розетке присоединён кабель подходящего цвета, значит верхняя, а левая синяя - нейтраль.

Прикрутил провода и перемычки (там три перемычки в комплекте изначально прикрученные вместе в одно место) на щиток в соответствии с первой схемой как Илья говорил и как Джедай говорил.

К клеммам штекера провода присоединил соответственно проводам идущим к клеммам розетки: правый - фаза (белый на розетке коричневый от печки), левый - нейтраль (синие), верхний - заземление (желтые).

Спасибо, господа.

Ilya » 2011-10-19 03:25:06

Дык, присоединил, прикрутил - и???

[size=85:2t2tlldp]А на цвета проводов таки есть несколько стандартов. В ПУЭ описано.[/size:2t2tlldp]

Vakh » 2011-10-19 03:25:55

Прикрутил, подключил - работает ))
